克日，由合乐hl8钢构承建的中国摩（重庆）项目三期、四期（娱乐综合体项目）钢结构工程中央焦点区屋盖卸载乐成完成。这标记着项目钢结构工程施工圆满完成，项目建设取得主要阶段性效果。

重庆中国摩是亚洲第一座集购物、休闲、娱乐、文化、体育即是一体的天下级游购综合体。项目位于重庆两江新区保税港区中心区域，毗邻重庆江北国际机场，占地面积约10.85万㎡，修建面积48.7万㎡。项目钢结构包括中央焦点区钢屋盖、雨檐钢屋盖、商业体天窗钢结构三部分。其中项目中央焦点区是面积近3万㎡的全球最大、亚洲首家尼克主题乐园。建成后将为各人带来备受接待的汪汪队、海绵宝宝、忍者龟、爱探险的朵拉等14组超等国际IP，包括儿童类、刺激类、家庭类的29套IP故事线及形象包装的娱乐装备。

重庆中国摩接纳超大跨度双层自由曲面正交正放网格结构，周围由44根钢柱及中心钢斜撑组成支承系统。与现在已建成拥有相似形态的天下上最大的穹顶、海内十大钢结构修建之一、亚洲最大的剧院综合体——国家大剧院相比，中国摩在钢结构总重量、结构跨度、结构高度、施工难度等方面均创立了新的纪录。

云云特殊的修建运用了哪些立异“黑科技”才得以成型？今天，“精于手艺”的合乐hl8钢构集团为你逐一揭秘！

一、海内率先使用高强度低摩阻滑动质料滑动支座

项目中央焦点区上部钢屋盖为曲面造型大跨正交桁架结构，南北跨度150m、工具跨度250m，屋盖中心标高65m，屋盖矢高约35m。整个屋盖落于下部由钢柱及斜撑组成的排架柱上，柱顶通过单向滑移钢支座与屋盖毗连，用以释放屋盖桁架径向水平推力。

本项目支座依据欧洲标准设计，环向水昭雪力大，在海内率先接纳磷七强度低摩擦系数的入口滑动质料——高性能的改性超高分子量聚乙烯。经试验，滑动质料性能远超通例PTFE质料，抗压强度达180MPa，支座侧向剪力凌驾15000kN，摩擦系数知足设计要求。

△支座滑动偏向示意图

△柱顶单向滑动示意图

二、大型钢屋盖整体预变形装置及卸载后支座自复位施工手艺

由于结构周围制品支座均为单向滑动支座，无法肩负沿滑移偏向的水昭雪力。因此在屋盖卸载阶段，结构由多点支承状态转变为周围支座支承的状态时，支座必将爆发水平位移。为包管卸载施工完成后，支座处于居中状态，减小对支承柱爆发的附加弯矩，在施工前通过有限元剖析盘算获得整个屋盖结构的变形情形，并在深化设计、加工制作和装置时对屋盖结构举行整体预变形处置惩罚。支座加工时需要提前对上顶板处的可滑移部分部件按预偏值要求举行生产和牢靠，并在装置时按预变形姿态举行预偏装置，支座预偏值最大达80mm。现场屋盖卸载完成后，支座复位情形优异，现实滑移量与理论预偏值基本吻合，误差控制在设计要求内。

三、柔性双曲结构累积提升施工手艺

施工前期通过多种计划的重复比照，最终接纳了“中心多点累积提升+周围吊装”的施工计划。为减小钢结构的拼装高度，中心提升区共分为三次累积提升，最大提升高度达46m，最大提升重量约3000t。由于屋盖自身结构特征，为减小提升历程中结构的变形，接纳了密吊点+扁担式格构提升架，每组提升架两头各设置一个提升吊点，划分提升下部两榀桁架，较好包管了施工精度。本工程共设置28组提升架，52个提升吊点，提升架最大高度达70m。

四、重大界线下结构卸载手艺

屋盖提升合拢后需要对差别类型的100多个暂时支承点举行卸载，最大卸载量120mm。整个屋盖支承点形式分为两种：外圈为吊装区，共设置118组四边格构支持架，内圈为52个提升吊点支持。通过多种卸载顺序的模拟剖析比照，并经由专项卸载施工专家论证，最终选择了“吊装区支持架分批先卸载，提升区提升点分级后卸载”方法。卸载历程中同时对屋盖举行了实时应力应变监测和变形丈量，监测效果与理论剖析基本一致，误差较小，有用地包管了这一特殊结构的施工和后续使用的清静性。

△提升卸载专家论证会

△屋盖卸载前

△屋盖卸载后

五、一矢之地的腾挪之术——项目信息化治理的乐成应用

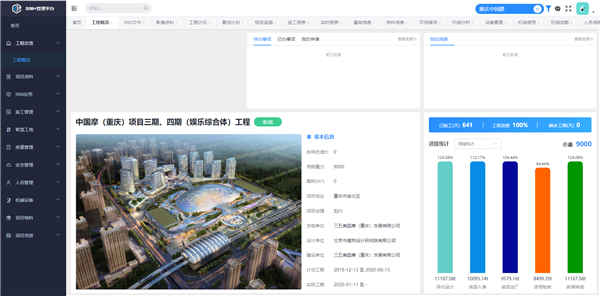

乐园位于修建中央焦点区，且下方施工园地面积小于钢屋盖投影面积，施工区域与场外仅有北侧预留收支通道，园地狭窄，施工组织难度大。为解决园地对施工组织的影响我司在项目中运用了基于BIM的信息化治理手艺。其中在项目策划阶段通过信息化动态园地组织模拟手艺对施工历程的举行模拟，确定合理的施工顺序和动态蹊径园地妄想，为后续施工开展提供可靠依据。另外通过信息化物料供货平台和物流治理平台对现场的质料储备举行严酷控制，对物料组织举行实时跟踪和信息化反响、评价及预警，阻止现场供货缺乏或堆料过多的情形。通过上述多项信息化手艺实现在一矢之地中对每一寸空间的有用使用。

六、特殊张弦结构同步张拉控制手艺

位于中央游乐区四角的商业体天窗接纳了张弦梁结构形式，与通例张弦结构比照，本工程张弦梁预应力撑杆接纳了不可摆动的三角牢靠式撑杆，导致拉索无法按通例形式预偏装置。项目施工时接纳两头均可调理长度的拉索设计形式，并通过两头同步张拉的方法举行预应力施工；同时为阻止两头张拉的差别步性导致索夹不平衡力过大而滑动，以及三角牢靠撑杆水平受力过大而破损，接纳细分级同步张拉控制手艺包管了预应力的顺遂建设。
